鑒于此，本實用新型有必要提供一種手機無線充步進電機 ，具有無線充電功能，而且便于控制。

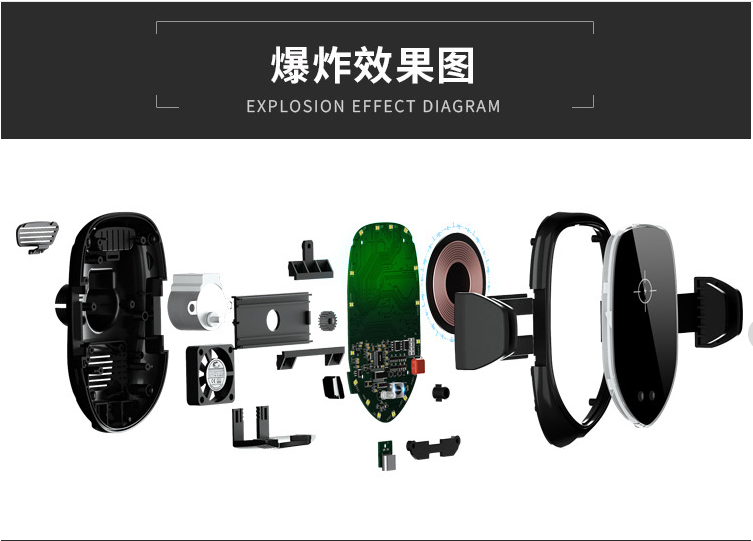

此技術方案如下，一種無線充電支架，包括支架本體，所述支架本體包括外殼，設于所述外殼內的充電線圈、控制模組、手機無線充步進電機 ，以及至少部分地設于所述外殼內的夾體，所述控制模組包括控制電路、紅外感應開關，所述紅外感應開關與所述控制電路電連接，所述控制電路電連接所述 手機無線充步進電機以及所述充電線圈，所述紅外感應開關用于控制所述驅動電機的工作，所述驅動電機傳動連接所述夾體設于所述外殼的部分。
控制模板還包括觸控感應器，觸控感應器電連接控制電路，觸控感應器用于控制所述手機無線充步進電機的工作。
在所述外殼內固定有滑軌，夾體包括第一夾體和第二夾體，第一夾體與所述第二夾體分別可與所述滑軌相對滑動，所述第一夾體與所述第二夾體分別與所述驅動電機傳動連接。
所述第一夾體和所述第二夾體均設有多個線性排開的齒，所述驅動電機的傳動齒輪分別與所述第一夾體的齒和所述第二夾體的齒嚙合。
所述第一夾體和所述第二夾體均包括夾部、連接部和齒部，所述齒設于所述齒部上，所述連接部的一端與所述夾部連接，所述齒部與所述連接部的另一端連接。
所述連接部設有凹槽，所述凹槽內收容有彈簧，所述彈簧的一端抵住所述連接部靠近所述齒部的內壁上，所述彈簧的另一端抵住所述外殼的內側壁上。
所述滑軌設有與所述第一夾體相配的第一滑槽以及與所述第二夾體相配的第二滑槽，所述第一滑槽與所述第二滑槽位于所述滑軌的不同高度位置。
在述滑軌內設有相互錯開的第一面板和第二面板，所述第一面板支撐所述第一夾體，所述第二夾體在所述第二面板的下方空間中滑動。
在所述外殼內底面設有滑座，所述滑座與所述第二面板以及所述滑軌架的側壁構成所述第二夾體的滑動腔。
所述控制電路設于PCB板上，所述PCB板包括驅動電機控制PCBA以及與所述驅動電機控制PCBA電連接的無線充電PCBA，所述無線充電PCBA電連接所述充電線圈，所述紅外感應開關設于所述驅動電機控制PCBA上，所述驅動電機控制PCBA連接有充電接口。
新型所提供的無線充電支架不僅可以通過無線充電線圈給手機等移動設備進行充電，而且還可以通過紅外感應開關進行控制驅動電機工作，使得夾體運動以夾緊或松開移動設備。
