信息摘要：

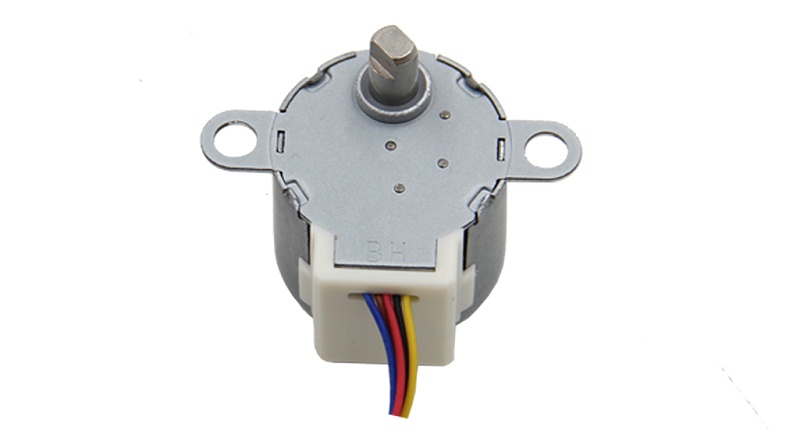

視角裝置調整鏡頭用24BYJ48步進電機進行驅動。
視角裝置調整技術需求：
1.在光學儀器中，以光學儀器的鏡頭為頂點，以被測目標的物象可通過鏡頭的最大范圍的兩條邊緣構成的夾角，稱為視場角(fov)。視場角的大小決定了光學儀器的視野范圍，視場角越大，視野就越大。通俗地說，目標物體超過這個視場角就不會被收在鏡頭里。
2.以紅外熱電堆溫度傳感器為例，傳感器檢測到的信號是視場角度范圍內溫度的加權平均，其fov視場角度定義為傳感器收到大于50％的幅度信號的角度范圍；在后續應用中，為保證測試結果的準確性，其傳感器的fov視場范圍需全部包含目標物體。另外，傳感器的fov視場角對傳感器的測試距離也有一定影響；在目標物體表面積固定的情況下，fov視場角越大，測試距離越近；fov視場角越小，測試距離相對較遠。可以看出，fov視場角直接影響后續方案設計。
3.現有的測試裝置如圖1所示，以黑體作為輻射源，將被測傳感器位置固定，傳感器高度與黑體輻射面中心高度一致，傳感器窗口正對前方；傳感器與黑體之間的距離為r；手動將黑體在以傳感器為圓心，r為半徑的圓弧上移動；移動過程中，保證黑體輻射面始終正對傳感器，每次移動保證黑體與傳感器水平夾角始終增加10°，直至黑體完成半圓弧的移動；每移動一次黑體，使用數字萬用表記錄傳感器的輸出電壓；等待測試完畢后，以傳感器與黑體之間的水平夾角為橫坐標，以傳感器的輸出電壓為縱坐標，可得到一條類似正態分布曲線的曲線。將曲線上的最高點作為傳感器滿幅度信號值，計算出50％滿幅度信號值時對應的橫坐標，兩個橫坐標對應的角度之和即為fov
視場角。
視角裝置通過24BYJ48步進電機控制，通過電機轉動位移鏡頭旋轉，位移中鏡頭不抖動，移動位置百分百控制，斷電后電機自鎖功能，保持視角位置不變。
步進電機的特點：
1.長壽命，電機的壽命不低于1萬小時，可長時間運轉的減速電機。
2.耐高溫，電機內置油可在-40°C至140°C的溫度內正常運轉，磁環不退磁。長時間運轉外部溫升控制在70°C~80°C。
3.抗干擾，電機不受電壓電流大小或波形溫度進行改變步距角，不受各種干擾因素影響丟步。由驅動板控制電機運轉。
4.低噪音，電機運轉聲音低至35分貝以內，扭力小的情況下噪音更低，以實際測試和調整參數匹配。
5.提供需求、轉速、扭力、圖紙等可在線咨詢定制索樣。
東莞市博厚電機有限公司專業生產24/35BYJ系列電機， 用于精準定位，自動瞄準與自動記錄等自動化監控領域，品質保證是博厚生存之本。
