隨著生活水平的提高，人們的生活質量是越來越高，夏天來了幾乎家家具備空調，隨之延伸了許多的維修空調的商家，那么電動百葉窗步進電機也是空調的一部分，你又知多少呢？

電動百葉窗步進電機一般都是5根線頭，偶見6根的，其實這六根里面有兩線是相通的，那么這一條腿就是公共端，COM。它有一個特點就是用它去測和另外四根線的阻值都比較低。而另外四根線相互之間的電阻要大一些，那么這四根線叫做相線。 通用板都有掃風電機（步進電機）插座，它一般都是6個頭，兩邊是公共頭，有人把它叫COM（兩條線是相通的），電源，VCC等，接到2003反相驅動器上的右上角（第九腳，第八腳是GND）。 另四條線都按順序接到2003反相驅動器的輸出腳上。

先把公共線叫0號線，而把相線分別叫做1.2.3.4號線（無所謂左邊還是右邊），把公共線接到電源+12V上，把另外四根線隨便先接到相線上去。

再次開機，如果風門打開正常就是線接對了。如果步進電機光抖動，不轉動，就是相序接反了，只需要把2 3號線（相鄰的兩根相線）對倒一下就行了。如果是風門打不開，相反風門還拼命的朝里擠，（如果你人為地把風門鈑開，風門搖擺正常）這是起始位搞錯了，需要把2 4號線（相隔的兩根相線）對倒一下。如果電機只向一個方向轉動，請檢查步進電機齒輪盤是否有問題，2003反相驅動器或電機本身有一根相序斷了等問題。

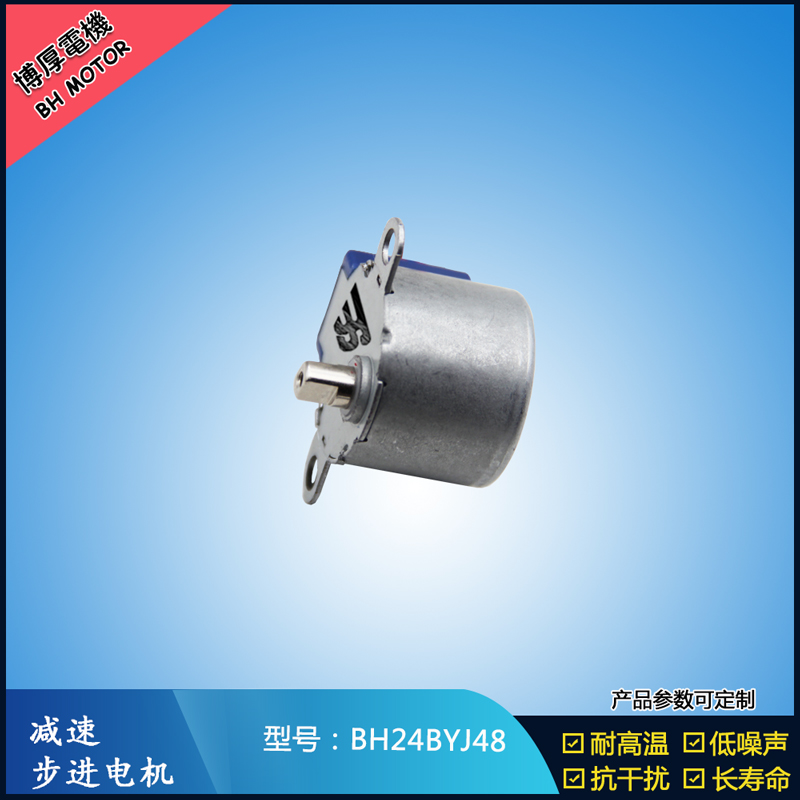

東莞市博厚電機有限公司推薦型號BH24BYJ48系列電動百葉窗步進電機具有耐高溫、低噪聲、抗干擾、長壽命等優勢。
